九、《濕陷性黃土地區建筑基坑工程安全技術規程》（JGJ 167-2009）

（一）坡率法

5.2.4  對下列情況的基坑側壁坡率值應通過穩定性分析計算確定：

1  深度超過本規程表5.2.2范圍的基坑；

2  具有與坑壁坡向一致的軟弱結構面；

3  坑頂邊緣附近有荷載；

4  土質較松軟；

5  其它易使坑壁失穩的不利情況。

5.2.5  基坑側壁穩定性驗算，應考慮垂直裂縫的影響，對于具有垂直張裂隙的黃土基坑，在穩定計算中應考慮裂隙的影響，裂隙深度應采用靜止直立高度計算。一級基坑安全系數不得低于1.30，二、三級基坑安全系數可取不得低于1.20。

（二）土釘墻

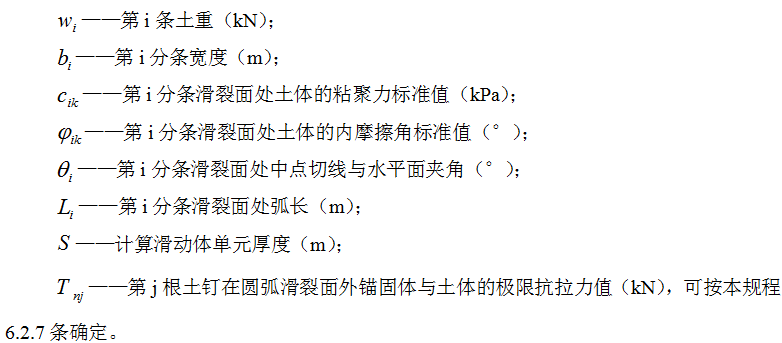

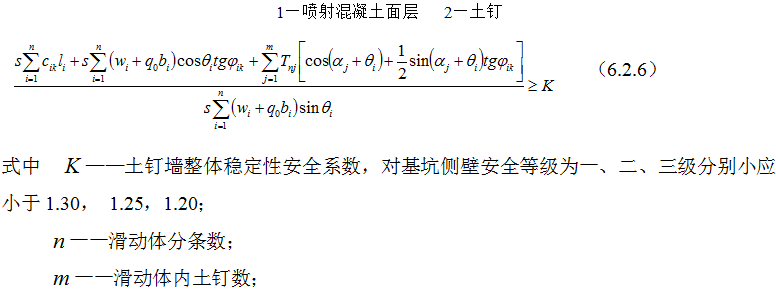

6.2.6  土釘墻整體穩定性分析應考慮施工期問不同開挖階段及基坑底面以下可能的滑動面，可采用圓弧滑動面簡單條分法（圖6.2.6），按下式進行計算：

圖6.2.6  整體穩定性驗算簡圖

6.2.7  單根土釘在圓弧滑裂面外錨固體與土體的極限抗拉力值，可按下式確定：

式中  ——第j根土釘在圓弧滑裂面外穿越第i層穩定土體的長度（m）。

（三）水泥土墻

7.2.1  水泥土墻的設計必須進行整體穩定性驗算和正截面承載力驗算。

7.2.3  水泥土墻穩定性驗算可沿基坑方向取單位延長米（1. 0m）進行，其主要內容應包括：

抗傾覆、抗水平滑動、抗圓弧滑動、抗基坑底隆起、抗滲透破壞和基坑底抗突涌穩定性，并

應符合下列要求：

當組成基坑邊坡土體為黃土時，抗圓弧滑動穩定性應按本規程附錄A驗算。

附錄A  圓弧滑動面簡單條分法

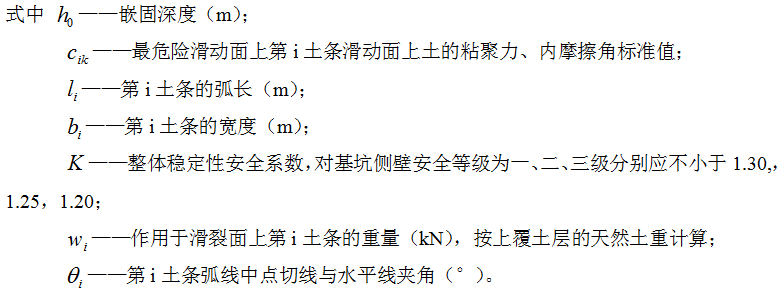

A.0.1  水泥土墻、多層支點排樁嵌固深度計算值（）宜按整體穩定條件，采用圓弧滑動簡單條分法按下式確定（圖A.0.1），當嵌固深度下部存在軟弱土層時，尚應繼續驗算軟弱下臥層整體穩定性：

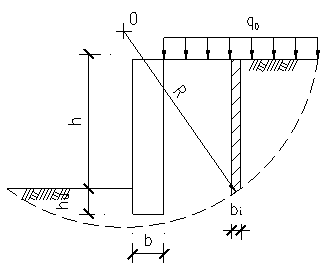

圖A.0.1  嵌固深度計算簡圖

A.0.2  對于均質勃性土及地下水位以上的粉土或砂類土，嵌固深度計算值（）可按下式確定：

式中 ——嵌固深度系數，當K取1. 3時，可根據三軸試驗（當有可靠經驗時，可采用直接剪切試驗）確定的土層固結不排水（固結快）剪內摩擦角及粘聚力系數由表A.0.2查得；粘聚力系數可按本規程第A.0.3條確定。

A.0.3  粘聚力系數應按下式確定：

式中  ——土的天然重度（kN/m3）。

A.0.4  嵌固深度設計值可按下式確定：
