日本巖土新技術（三）——地下清障

日本城市化程度高，新區建設項目少，而城市再開發比重大。在既有城區地下工程建設時，包括工程樁、圍護樁、地基處理、基坑挖土等施工時，均會碰到原有地下障礙物，包括原來混凝土樁、混凝土或塊石基礎、地下建筑、管道等。這些地下障礙物對施工影響很大，輕則造成基礎施工無法實施（如無法成孔，無法成樁），重則造成樁基失穩、基坑漏水等重大事故，因此清除地下障礙物是日本巖土工程領域一項非常重要的業務。日本現有的大型巖土工程企業，基本上都擁有專門的地下清障業務和專門的地下清障施工機械。

日本地下清障工法的類型很多，叫法也很多，比如RT工法、超級工法、全回轉工法、MACD工法等等。仔細研究，可以發現針對地下埋深較深，普通開挖無法實施的地下障礙物，主要采用的是全套管全回轉旋切鉆機，其設備是驅動鋼套管進行360°回轉,并將鋼套管壓入和拔除的施工機械。該設備在作業時產生下壓力和扭矩,驅動鋼套管轉動,利用管口的高強刀頭對土體、巖層及鋼筋混凝土等障礙物進行切削，利用套管的護壁作用， 然后用液壓沖抓斗將鋼套管內物體抓出，在套管內進行清障拔樁作業。清障完成后，進行鋼套筒內回填水泥土施工。全回轉旋切鉆機功率極大，可切碎鋼筋、混凝土。全回轉工法的套管，則根據工程需要，最大可至直徑3米。

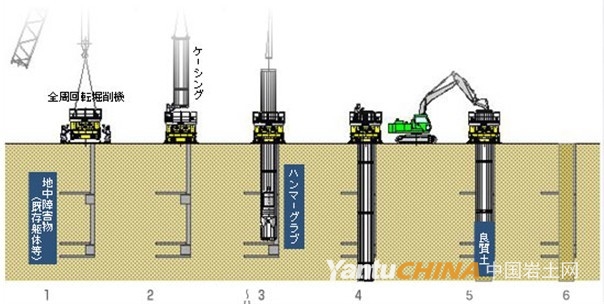

圖一：地下清障施工原理

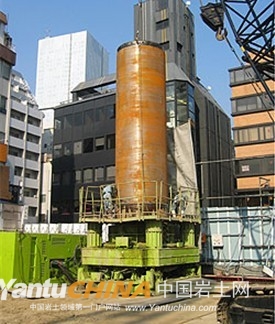

圖二：全套管全回轉鉆機全景照

圖三：地下清障提取出來的障礙物

圖四：地下清障提取出來的殘樁

全套管全回轉工法拔樁清障施工的優點有：

（1）、安全可靠，對土體擾動小

全回轉清障拔樁施工工法在鋼套管內進行清障拔樁及回填施工，對地下原狀土不破壞或破壞小，對地下土體不產生擾動或產生很小的擾動。由于鋼套管對孔壁的支撐，在鋼套管周邊的土體應力尚未釋放時，就已經將障礙物清除并及時回填，對周邊的構筑物無影響。

（2）、施工速度快、質量高，且適用范圍廣泛

該工法可根據工程需要進行各類拔樁清障施工，如各種形式、各種規格、環境復雜、各種難度的舊鉆孔灌注樁、預制樁、預應力管樁、地下殘留舊鋼筋混凝土、塊石等障礙物。

（3）、風險小、保障后續工程施工

該工法對障礙物進行切割清障或將舊樁完整拔除，一般情況下能順利達到施工目的。即使遇到特殊情況，采用履帶式起重機懸掛小型液壓沖抓斗進入鋼套管內將剩余的斷樁或障礙物抓出，100%確保清障徹底。

（4）、節能環保、優質高效

該工法在拔樁的過程中，不會產生任何泥漿，且施工設備低噪音，施工速度快，且能保證施工質量。

目前，運用全回轉鉆機進行地下清障技術已經進中國。但我國大部分城市以新區開發為主，使用此工法技術的機會不多。目前主要是上海有多家企業引入了此種技術，比較有影響力的企業有上海港遠、浙江鼎業等。
